    montage retour libre arion 510

    Aller en bas

    default montage retour libre arion 510

    Message par godich2 le Ven 21 Mar 2014, 20:15

    suite à mon nouvel achat (presse McHale) il me faut un retour libre sur le zinc. aujourd'hui j'ai 3 DE en ls  pour le retour libre peut on faire autrement que sur le bouchon de remplissage d'huile hydro ( je trouve ce système pas pratique risque de mousse) .
    merci de vos conseil .
    j'ai la meme question pour mon MF  5609.

    godich2
    + Membre +

    Messages : 94
    Date d'inscription : 28/03/2011
    Age : 40
    Localisation loire 42

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Ven 21 Mar 2014, 22:18

    Sur mon 640, ils ont mis le retour libre en haut derrière les distributeurs, je te fais une photo demain pour voir ça plus précisément.
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par godich2 le Sam 22 Mar 2014, 05:44

    merci.
    j'ai oublié de dire sur le 510 les sorties hydrau sont avec la manette de desaccouplage

    godich2
    + Membre +

    Messages : 94
    Date d'inscription : 28/03/2011
    Age : 40
    Localisation loire 42

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Sam 22 Mar 2014, 19:41

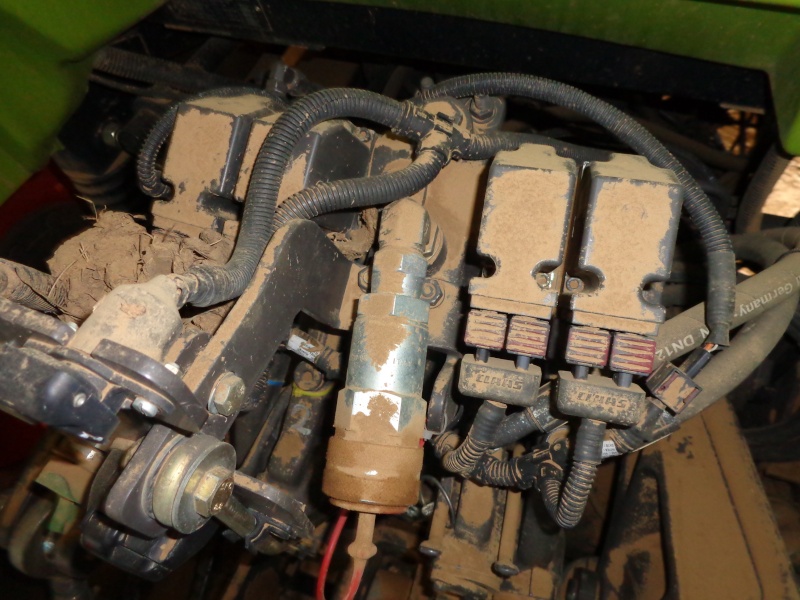

    Voici, voilà :

    montage retour libre arion 510 Dsc00524

    montage retour libre arion 510 Dsc00526

    Et je ne vois pas comment on pourrait mettre un retour libre sur le bouchon de remplissage, vu qu'il est juste derrière le bas du 3ème point, à moins que ce soit différent sur un 510.
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par bzh centre le Sam 22 Mar 2014, 19:43

    franki,il n'est pas propre ton tracteur  Laughing Laughing


    les doryphores font la vie dures aux moulins jaunes
    bzh centre
    bzh centre
    + Admin Crevette du forum +

    Messages : 26271
    Date d'inscription : 10/09/2009
    Localisation 56

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Sam 22 Mar 2014, 19:54

    C'est vrai, il est sale en ce moment, je le lave de temps en temps, mais pas tous les jours.  Very Happy
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par godich2 le Sam 22 Mar 2014, 20:27

     montage retour libre arion 510 109800 merci pour les photos dès lundi je fais le montage.

    godich2
    + Membre +

    Messages : 94
    Date d'inscription : 28/03/2011
    Age : 40
    Localisation loire 42

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Invité le Sam 22 Mar 2014, 22:50

    si c'est comme sur le mf, au dessus du bouchon en plastique, sur le tuyau moulé, tu as un autre emplacement, c('est là qu'ils ont mis le mien, avec un coude pour le deporter sur le coté du troisieme point non utilisé...
    franki, là ça passe par les distri non??

    Invité
    Invité


    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Dim 23 Mar 2014, 08:28

    marindodouce29 a écrit:
    franki, là ça passe par les distri non??
    Non, je ne crois pas, enfin, je ne connais pas le cheminement exact de l'huile, mais le plus important c'est qu'elle ne passe pas par une série de clapets et de tiroirs qui freinent et la font chauffer.
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par catar le Dim 23 Mar 2014, 09:40

    [img][url=https://servimg.com/view/14617410/94]montage retour libre arion 510 2014-029[/img]]montage retour libre arion 510 2014-028[/url][/img]

    voila le montage sur le mien : victoire
    catar
    catar
    + membre techno +

    département : 88
    Messages : 5500
    Date d'inscription : 27/09/2009
    Age : 42
    Localisation la ou le madon passe du 88 au 54

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Dim 23 Mar 2014, 12:21

    On dirait que le retour libre va au même endroit que sur le mien, donc si c'est un montage d'origine c'est bien comme ça qu'il faut faire.
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par godich2 le Dim 23 Mar 2014, 15:34

    le branchement a l'air d'etre le meme la difference c est juste la platine de support du coupleur
    merci pour les tofs

    godich2
    + Membre +

    Messages : 94
    Date d'inscription : 28/03/2011
    Age : 40
    Localisation loire 42

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par LE CAM le Dim 23 Mar 2014, 16:03

    Franki a écrit:C'est vrai, il est sale en ce moment, je le lave de temps en temps, mais pas tous les jours.  Very Happy
    surtout continu à ne pas le laver de trop
    les contacts électrique n'aiment pas l'eau et la pousière ne les dérange pas, un conceil de quelqu'un qui voit un tracteur comme neuf dans la cour du voisin et le réparateur souvent autour des contacts. On a beau lui dire rien n'y fait, pour lui le sale le rend malade, donc pompe hp toute les semaines voir plus  : cinglés

    LE CAM
    + membre techno +

    Messages : 7539
    Date d'inscription : 27/08/2011
    Age : 56
    Localisation 22

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Dim 23 Mar 2014, 16:12

    Je le lave une ou deux fois par an.
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par catar le Dim 23 Mar 2014, 19:27

    Franki a écrit:On dirait que le retour libre va au même endroit que sur le mien, donc si c'est un montage d'origine c'est bien comme ça qu'il faut faire.

    oui franki c'est un montage d'origine, c'est la plaque avec les prises power beyond et, on utilise son retour  : victoire
    catar
    catar
    + membre techno +

    département : 88
    Messages : 5500
    Date d'inscription : 27/09/2009
    Age : 42
    Localisation la ou le madon passe du 88 au 54

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Gil le Mar 27 Mai 2014, 22:03

    Bonsoir

    Même question pour un JD 6520?

    On l'envoie où le retour libre sur circuit a centre fermer JD?

    Merci
    Gil
    Gil
    + membre techno +

    Messages : 1652
    Date d'inscription : 28/09/2009
    Age : 43
    Localisation Tarn

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Mar 27 Mai 2014, 22:27

    Gil a écrit:
    Même question pour un JD 6520?

    On l'envoie où le retour libre sur circuit a centre fermer JD?
    Je peux te faire une photo du retour libre de mon 6510, mais je ne sais pas si c'est fait pareil.  :réfléchi
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Gil le Mar 27 Mai 2014, 22:30

    Franki a écrit:
    Gil a écrit:
    Même question pour un JD 6520?

    On l'envoie où le retour libre sur circuit a centre fermer JD?
    Je peux te faire une photo du retour libre de mon 6510, mais je ne sais pas si c'est fait pareil.  :réfléchi


    Je veux bien une photo , ça doit ce ressembler.

    merci (ce n' est pas urgent.)
    Gil
    Gil
    + membre techno +

    Messages : 1652
    Date d'inscription : 28/09/2009
    Age : 43
    Localisation Tarn

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par s6910jd le Mar 27 Mai 2014, 22:32

    Franki a écrit:
    Gil a écrit:
    Même question pour un JD 6520?

    On l'envoie où le retour libre sur circuit a centre fermer JD?
    Je peux te faire une photo du retour libre de mon 6510, mais je ne sais pas si c'est fait pareil.  :réfléchi
    je suis preneur de la photo pour monter un retour libre sur un 6910. Merci : victoire
    s6910jd
    s6910jd
    + Membre +

    Messages : 69
    Date d'inscription : 24/03/2014
    Age : 26
    Localisation Belgique

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Mar 27 Mai 2014, 22:33

    Bon, je vois ça demain, enfin, si j'y pense.  Very Happy
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par fredo24500 le Mer 28 Mai 2014, 01:58

    retour libre JD 6000/6010 = sur le bloc relevage le gros bouchon en bas à droite (celui qui revient des distri monlevier chargeur:avec un té)

    retour libre 6020/6030 et 6M =bouchon a coté du capteur régime PDF sous la chape trois point

     montage retour libre arion 510 1303016265
    fredo24500
    fredo24500
    + membre techno +

    Messages : 532
    Date d'inscription : 27/10/2013
    Age : 53
    Localisation dordogne

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Franki le Mer 28 Mai 2014, 19:46

    Voilà le 6510, et c'est monté pareil sur le 6310 :

    montage retour libre arion 510 Dsc00510

    montage retour libre arion 510 Dsc00610

    Si ça peut servir à quelqu'un.  Very Happy
    Franki
    Franki
    interdit de cachot

    Messages : 11890
    Date d'inscription : 14/09/2009
    Localisation Loir-et-Cher / Beauce / 113 ha

    Revenir en haut Aller en bas

    default Re: montage retour libre arion 510

    Message par Gil le Ven 30 Mai 2014, 18:07

    Merci Franki  montage retour libre arion 510 109800
    Gil
    Gil
    + membre techno +

    Messages : 1652
    Date d'inscription : 28/09/2009
    Age : 43
    Localisation Tarn

    Revenir en haut Aller en bas
