    Fabrication treuil hydraulique pour fendeuse  Empty Fabrication treuil hydraulique pour fendeuse

    Message par Yakagri Lun 24 Fév 2014 - 21:29

    Salut à tous, l'Hiver dernier, après avoir demander le tarif pour faire mettre un treuil sur la fendeuse de la CUMA (RABAUD 32T ou 25T  scratch ) machine, au passage, qui n'est pas terrible à cause des protections et des commande mal foutu  :tb. Au vue des tarifs demander, dont je me rappelle plus d’ailleurs, pourtant sa aurait dû me marquer (> 1000€)   rame je me suis lancé dans la fabrication d'un treuil

    La machine en question:
    Fabrication treuil hydraulique pour fendeuse  Fendeuse_25_tonnes_detouree

    J'ai récupérer un moteur hydraulique de dessileuse, un vieux cardant, un arbre de 20 mm, pour le tambour; un bout de tube et deux raccord de tuyau d'une vielle installation de chaufferie. Et j'ai acheté de l'upn pour le treuil et son support (Rotatif), le câble de 20 mètres (trop long  Rolling Eyes ), un pallier de 20 mm, un crocher et du plat pour faire la pince.
    Au moment de la conception, d’après mes calculs, si je me rappelle bien,  le treuil à une force de traction de 800 kg sur le premier tour de câble et 600 kg sur le second.

    La pince auto serrante:

    Fabrication treuil hydraulique pour fendeuse  Dsc_0610

    Fabrication treuil hydraulique pour fendeuse  Dsc_0611

    Fabrication treuil hydraulique pour fendeuse  Dsc_0612

    Test de la pince (pas de photo avec du 1 mètre de long de diamètre équivalent mais aucun souci  Very Happy )

    Fabrication treuil hydraulique pour fendeuse  Dsc_0613

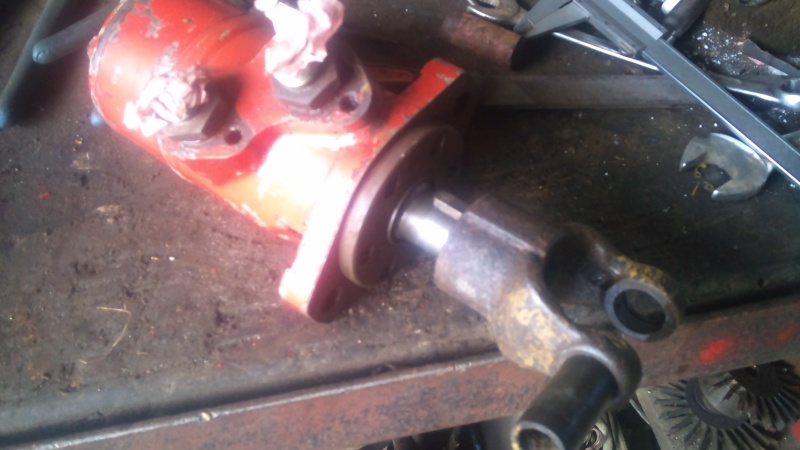

    Le boitier du vieux semoir pour recuperer le bout de cardan coté boitier

    Fabrication treuil hydraulique pour fendeuse  Dsc_0614

    Fabrication treuil hydraulique pour fendeuse  Dsc_0615

    Fabrication treuil hydraulique pour fendeuse  Dsc_0616

    Fabrication treuil hydraulique pour fendeuse  Dsc_0617

    Fabrication treuil hydraulique pour fendeuse  Dsc_0618

    Fabrication treuil hydraulique pour fendeuse  Dsc_0619

    réduction du diamètre avec des vieux roulement souder dans des vieux de roulement  Laughing

    Fabrication treuil hydraulique pour fendeuse  Dsc_0620

    Fabrication treuil hydraulique pour fendeuse  Dsc_0621

    Fabrication treuil hydraulique pour fendeuse  Dsc_0622

    Fabrication treuil hydraulique pour fendeuse  Dsc_0012

    Fabrication treuil hydraulique pour fendeuse  Dsc_0013

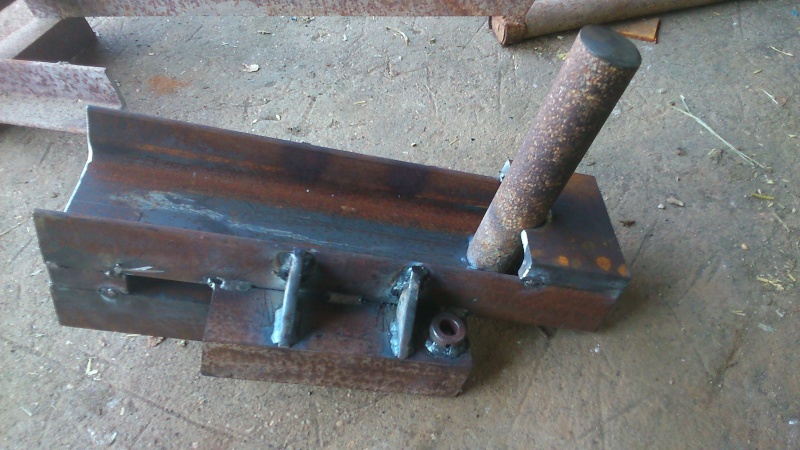

    Le support:

    Fabrication treuil hydraulique pour fendeuse  Dsc_0014

    Fabrication treuil hydraulique pour fendeuse  Dsc_0015

    Fabrication treuil hydraulique pour fendeuse  Dsc_0016

    Fabrication treuil hydraulique pour fendeuse  Dsc_0017

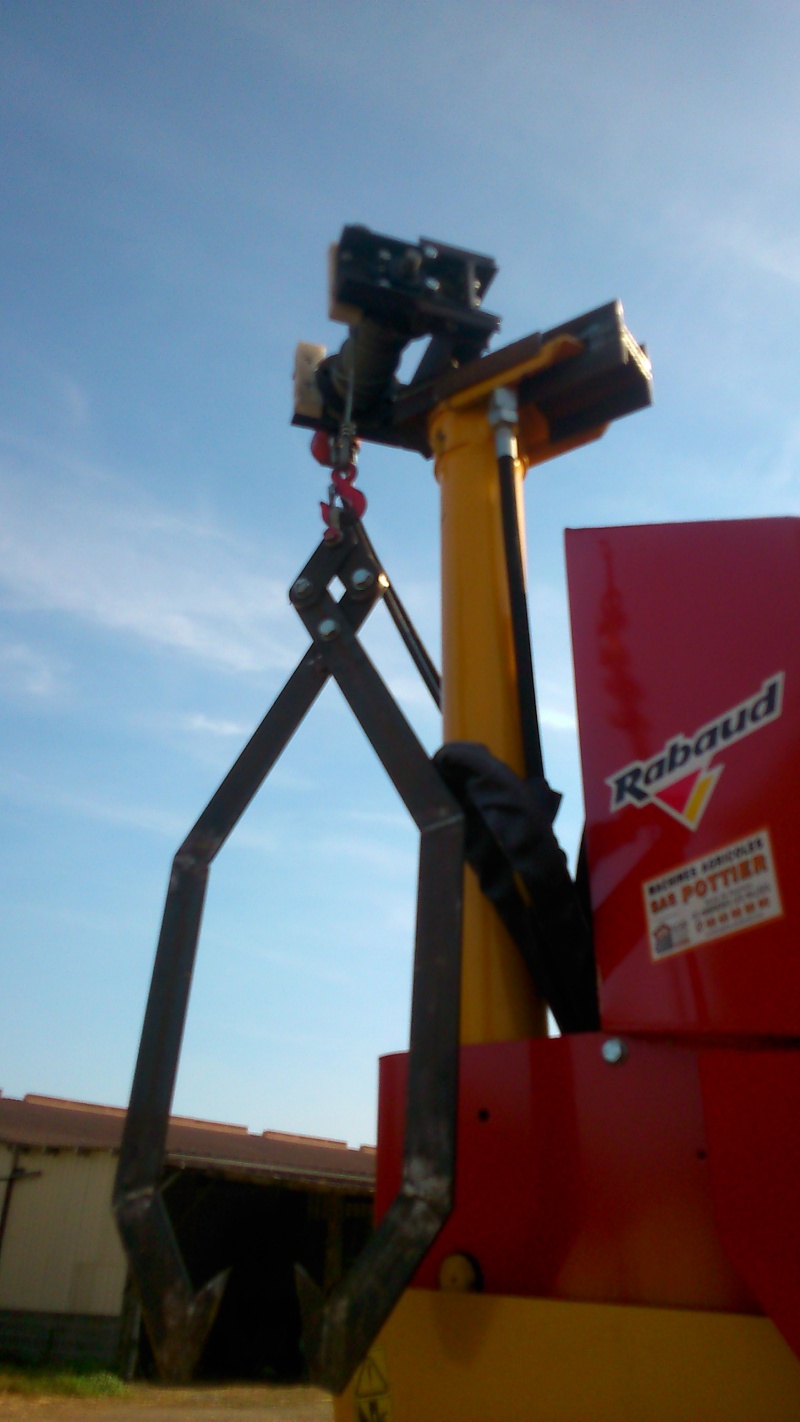

    Le treuil est branché sur le tracteur que j'ai équiper d'une commande extérieur pour un des distributeur  : victoire
    Yakagri
    Yakagri
    + membre techno +

    Messages : 442
    Date d'inscription : 13/07/2011
    Age : 37
    Localisation Orne

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par rosquo Lun 24 Fév 2014 - 22:14

    beau travail , es que tu croit que la fixation en haut du vérin soit assez costaud ?
    le treuil que tu a fait est sur un casse bois en cuma , es que les autres adhérent ce servent du treuil ?
    rosquo
    rosquo
    + membre techno +

    Messages : 1120
    Date d'inscription : 25/03/2013
    Age : 50
    Localisation Limousin

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par Invité Lun 24 Fév 2014 - 23:04

    tres beau travail une question pourquoi tu na pas gardé le renvoi d'angle (pour diminué la vitesse et augmenter la force )

    Invité
    Invité


    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par Yakagri Lun 24 Fév 2014 - 23:23

    rosquo a écrit:beau travail , es que tu croit que la fixation en haut du vérin soit assez costaud ?
    le treuil que tu a fait est sur un casse bois en cuma , es que les autres adhérent ce servent du treuil ?

    La fixation en haut du vérin est assez costaud car elle sert de fixation pour le treuil d'origine, et on as déjà utiliser le treuil sans aucun soucis. Non, les autres adhérent ne s'en servent pas, il est facilement démontable  : victoire
    Yakagri
    Yakagri
    + membre techno +

    Messages : 442
    Date d'inscription : 13/07/2011
    Age : 37
    Localisation Orne

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par Yakagri Lun 24 Fév 2014 - 23:31

    gab35 a écrit:tres beau travail une question pourquoi tu na pas gardé le renvoi d'angle (pour diminué la vitesse et augmenter la force )

    J'ai récupérer le moteur sans renvoi d'angle, et la force développé en prise direct me sembler suffisante, de plus la fendeuse est atteler sur un tracteur assez ancien avec un débit hydraulique qui n'est pas énorme et qui en plus tourne au ralenti sur la fendeuse (PDF en 1000 tr pour 540) du coup la vitesse est bien et peut, de toute façon, être doser avec le distributeur.
    Yakagri
    Yakagri
    + membre techno +

    Messages : 442
    Date d'inscription : 13/07/2011
    Age : 37
    Localisation Orne

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par Invité Mar 25 Fév 2014 - 6:14

    bravo ! beau boulot et de la fatigue en moins ! : victoire

    Invité
    Invité


    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par alain Mar 25 Fév 2014 - 6:52

    J'avais un montage similaire, résultat; vitesses trop rapide et manque de puissance, il a fallut que je démultiplie la vitesse.
    Je mettrait une photo quand il fera jour.


    Tourne-toi vers le soleil, l’ombre sera derrière toi.
    (proverbe Maori)
    alain
    alain
    +Admin fromager+

    Messages : 23915
    Date d'inscription : 11/09/2009
    Age : 62
    Localisation Haute-Savoie

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par gé des lavandes Mar 25 Fév 2014 - 8:45

    bravo-applaudissemen bon travail!bravo-applaudissemen
    gé des lavandes
    gé des lavandes
    + membre techno +

    département : 04 ALPES DE HAUTE PROVENCE
    Messages : 3816
    Date d'inscription : 28/10/2011
    Age : 61
    Localisation sud est

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par alain Mar 25 Fév 2014 - 9:31

    Comme convenue, je met quelques photos de mon montage, si çà peux être utile à quelqu'un:
    Perso, je préfère avoir une boucle coulante aux bout du câble pour prendre les billes de bois, plus simple plus rapide a mettre qu'a enlever:
    Fabrication treuil hydraulique pour fendeuse  45510

    Fabrication treuil hydraulique pour fendeuse  Dsc00527

    Fabrication treuil hydraulique pour fendeuse  Dsc00528


    Tourne-toi vers le soleil, l’ombre sera derrière toi.
    (proverbe Maori)
    alain
    alain
    +Admin fromager+

    Messages : 23915
    Date d'inscription : 11/09/2009
    Age : 62
    Localisation Haute-Savoie

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par mf2625 Mar 25 Fév 2014 - 19:41

    très beau travail
    mf2625
    mf2625
    + membre techno +

    département : gironde 33
    Messages : 545
    Date d'inscription : 27/12/2013
    Age : 39
    Localisation gironde 33

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par lambin Mar 25 Fév 2014 - 19:47

    alain a écrit:Comme convenue, je met quelques photos de mon montage, si çà peux être utile à quelqu'un:
    Perso, je préfère avoir une boucle coulante aux bout du câble pour prendre les billes de bois, plus simple plus rapide a mettre qu'a enlever:
    Fabrication treuil hydraulique pour fendeuse  45510

    Fabrication treuil hydraulique pour fendeuse  Dsc00527

    Fabrication treuil hydraulique pour fendeuse  Dsc00528
    elle bosse pas beaucoup cette fendeuse , la peinture est pas encore partie  : rr
    lambin
    lambin
    + membre techno +

    Messages : 1675
    Date d'inscription : 02/10/2009
    Age : 114
    Localisation exactement au nord de Marseille

    Revenir en haut Aller en bas

    Fabrication treuil hydraulique pour fendeuse  Empty Re: Fabrication treuil hydraulique pour fendeuse

    Message par alain Mar 25 Fév 2014 - 20:55

    Elle à une années.
